Timepix Wafer
A wafer is a thin slice of semiconductor, such as a crystalline silicon (c-Si), used for the fabrication of integrated circuits. This wafer was produced to create Timepix sensors. It consists of multiple dies, with imprinted circuits on top of the silicon. The next step would be to dice the wafer in order to get the individual components (silicon chips).
More details on wafers:
https://www.thomasnet.com/articles/custom-manufacturing-fabricating/wafer-dicing/
Timepix Wafer
Ο δίσκος-wafer είναι ένας λεπτός δίσκος ημιαγωγού, συνήθως κρυσταλλικού πυριτίου (c-Si) που χρησιμοποιείται για την κατασκευή ολοκληρωμένων κυκλωμάτων. Αυτός ο δίσκος-wafer παρασκευάστηκε για την κατασκευή ανιχνευτών Timepix. Είναι χωρισμένος σε πολλά επιμέρους τμήματα (dies), στην επιφάνεια των οποίων έχουν σχεδιαστεί με ειδικό τρόπο τα κυκλώματα των ανιχνευτών. Το επόμενο βήμα θα είναι να διαχωριστούν τα κομμάτια προκειμένου να ληφθούν τα ξεχωριστά κυκλώματα.
Timepix silicon sensors (Timepix2 and Timepix4)
Timepix2 sensors are divided in a 256 x 256 pixel matrix. Each side of the small pixels is 55μm. The Timepix2 sensor can be connected with 3 sides with other sensors. Timepix2 sensors have been used in space mission to measure the dose that astronauts get during their missions.
Timepix4 sensor are divided in 448 × 512 pixels with 55μm pixel pitch. Timepix4 is able to be connected with all 4 sides with other sensors leading to larger active area.
Article on Timepix2: https://cds.cern.ch/record/2711392?ln=de
Article on Timepix4: https://iopscience.iop.org/article/10.1088/1748-0221/17/01/C01044
Αισθητήρες ανιχνευτών Timepix2 και Timepix4
Οι αισθητήρες Timepix2 αποτελούνται από 65536 εικονοστοιχεία (256 x 256). Κάθε πλευρά αυτών των μικροσκοπικών pixel είναι 55μm*. Ένας αισθητήρας Timepix2 μπορεί να ενωθεί με άλλους αισθητήρες μέσω τριών πλευρών του. Οι ανιχνευτές Timepix2 έχουν χρησιμοποιηθεί σε αποστολές στο διάστημα προκειμένου να μετρηθεί η ραδιενεργός δόση της κοσμικής ακτινοβολίας που λαμβάνουν οι αστροναύτες.
Οι αισθητήρες Timepix4 αποτελούνται από 448 x 512 pixel και η πλευρά του κάθε pixel είναι 55μm. Το Timepix4 μπορεί να ενωθεί με άλλους αισθητήρες και με τις 4 πλευρές του, επιτρέποντας έτσι την δόμηση ανιχνευτών μεγαλύτερης ενεργού επιφάνειας.
*Fun fact: O μέσος όρος της διαμέτρου μιας ανθρώπινης τρίχας είναι μόνο 100μm

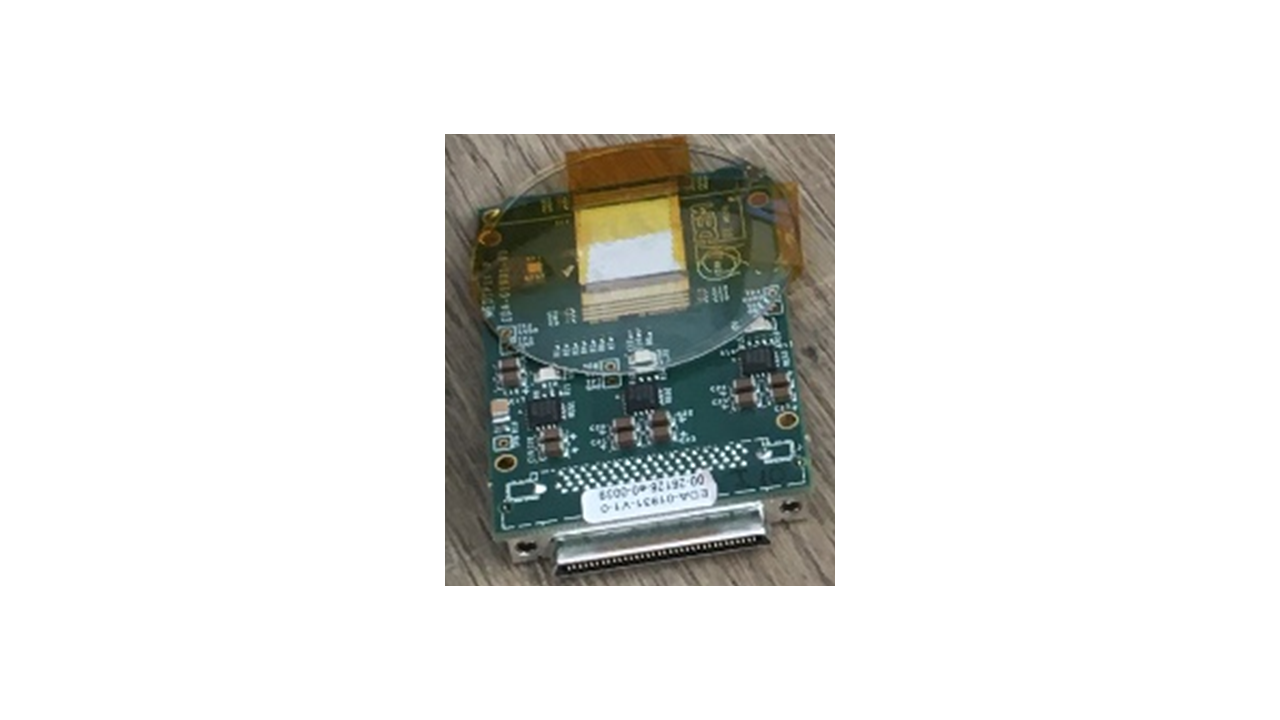

Medipix3 chip mounted on printed circuit board
Medipix3 is a CMOS pixel detector readout chip designed to be connected to a segmented semiconductor sensor. It acts as a camera taking images based on the number of particles which hit the pixels when the electronic shutter is open. One of its applications is in spectral X-ray imaging (colour Computer Tomography imaging).
More details here: https://medipix.web.cern.ch/medipix3
a CMOS pixel detector readout chip
Ανιχνευτής Medipix3 τοποθετημένος πάνω σε πλακέτα τυπωμένου κυκλώματος
Το Medipix3, ένα chip τεχνολογίας CMOS, είναι ανιχνευτής ακτινοβολίας με εικονοστοιχεία (pixel) σχεδιασμένος έτσι ώστε να συνδέεται σε έναν διαιρεμένο σε τμήματα ημιαγωγό. Λειτουργεί όπως μια κάμερα παίρνοντας εικόνες οι οποίες βασίζονται στον αριθμό των σωματιδίων που χτυπούν το κάθε pixel όταν είναι ανοιχτό το ηλεκτρονικό κλείστρο. Μια από τις εφαρμογές του ανιχνευτή είναι στην φασματοσκοπική απεικόνιση ακτίνων Χ (έγχρωμη CT αξονική τομογραφία).

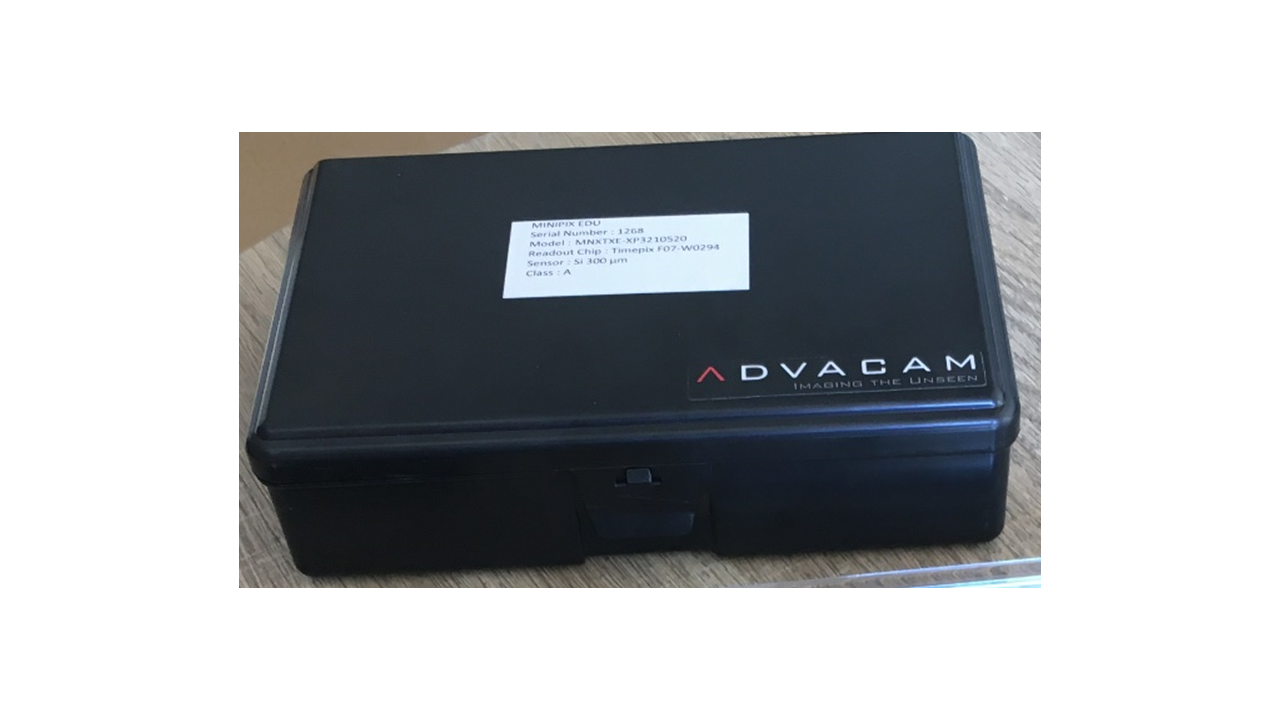

Minipix-edu
MiniPIX EDU is a miniaturised USB camera designed for educational use. It brings the latest technology of radiation imaging to classrooms. Students are able to understand the different types of radiation and how they interact with matter thanks to the innovative visualization offered with the Pixet Software. Furthermore, it can be used to monitor the background radiation.
More details here: https://advacam.com/camera/minipix-edu
Minipix-EDU
Το Minipix-EDU είναι μια μικρογραφία κάμερας σε μορφή USB σχεδιασμένη για εκπαιδευτικούς σκοπούς. Φέρνει στις σχολικές αίθουσες την πιο τελευταία τεχνολογία απεικόνισης των ακτινοβολιών. Οι μαθητές έχουν την ευκαιρία να κατανοήσουν τα διαφορετικά είδη ακτινοβολίας και το πώς αλληλεπιδρούν με την ύλη, χάρη στην καινοτόμο οπτικοποίηση που προσφέρει το λογισμικό Pixet. Επίσης, μπορεί να χρησιμοποιηθεί για την καταγραφή της ακτινοβολίας υποβάθρου του περιβάλλοντος χώρου.
